Radiotéléphones domestiques : comment ne pas entrer dans le téléviseur avec le combiné en main ??

Les téléphones sans fil, dispositifs sans fil transmettant un signal par radio, sont généralement de faible capacité et sont essentiellement des extensions de la ligne téléphonique domestique.

Avec l’omniprésence de la communication mobile, les radiophones ne sont pas perdus, ils occupent aujourd’hui leur niche dans le confort des appartements.

C’est pourquoi j’aimerais vous présenter quelques nuances, leurs variantes, des conseils de maintenance et des données de référence, car en cette onzième année du XXIe siècle, la protection des données est le critère de succès le plus important.

Auteur : Andrei Kashkarov

Commutation étrange dans un téléphone Panasonic

Les modèles populaires de radiotéléphones KH-TS1000B et KH-TS1400B présentent, outre d’autres avantages, un sérieux inconvénient.

En cas de coupure de courant, les radiotéléphones Panasonic de ce type passent spontanément au mode de numérotation par tonalité défini par défaut.

Ce n’est pas un problème pour l’usage d’un bureau ainsi que pour les appartements privés, desservis par des centraux avec support de la numérotation par tonalité , mais pour les nombreuses catégories de citoyens, « liés » à la numérotation par impulsions, cette situation n’est pas agréable. Vous devez reprogrammer le combiné du radiotéléphone pour obtenir la « bonne » numérotation à chaque fois.

Quoi de plus facile ? Il suffit de prendre le manuel d’utilisation de votre radiotéléphone et de sélectionner le mode approprié. Mais voilà : le manuel qui accompagne votre radiotéléphone ne décrit pas correctement cette reprogrammation.

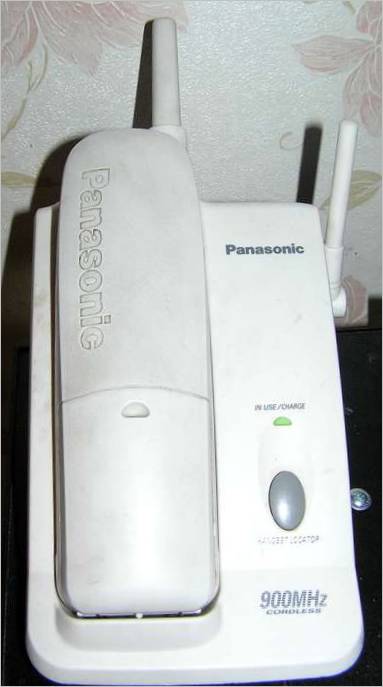

Photo 1. Aspect des radiotéléphones Panasonic KÕ-TC1000V et KÕ-TC1400V

Reprogrammation en mode hors-tube

Pour faire passer rapidement ce radiotéléphone de la composition de numéros à tonalité par défaut à celle de numéros à impulsions, vous devez appuyer sur la séquence de boutons : Programme, *, #, Programme.

Pour repasser du mode impulsion au mode tonalité, appuyez sur la séquence de boutons : Programme, *, *, Programme.

Si vous entendez trois bips courts pendant la programmation, la commande de reprogrammation n’est pas acceptée. La commande reçue est confirmée par un long bip durée d’environ 2 secondes .

Reprogrammation en mode combiné activé

Pour passer de la numérotation par impulsions à la numérotation par tonalité, il suffit d’appuyer une fois sur le bouton *.

Chaque pression sur les boutons est suivie d’un bref signal sonore.

Conseil secret : comment prolonger l’autonomie de la batterie

Les batteries standard installées dans les radiotéléphones du type en question ont une capacité énergétique de 700 mA/h au maximum. L’autonomie d’une batterie normale normalement chargée 5-6 appels par jour avec une durée moyenne d’appel de 5 minutes serait d’environ 2 jours sans recharge.

Si une batterie de 1400 mAh ou plus est installée, la durée de fonctionnement dans un mode de consommation de courant similaire sera d’au moins 5 jours. Le coût d’une batterie de 1400 mAh pour un radiotéléphone ne dépasse pas aujourd’hui 150 Euro.

Les fréquences de certains radiotéléphones

Aujourd’hui, la plupart des entreprises fabriquent des radiotéléphones fonctionnant à 900 et 1400 MHz. Mais il n’en a pas toujours été ainsi.

Au cours des deux dernières décennies, de nombreuses personnes ont acheté des radiotéléphones de différents fabricants sans toujours penser aux fréquences sur lesquelles ils fonctionnent.

Cela soulève la question suivante : que faire des vieux modèles sans les mettre au rebut ?! Il s’avère que. de tels radiotéléphones peuvent être écoutés avec succès par certains récepteurs à balayage modernes. Et une partie de la bande d’émission est sous la « juridiction » directe des canaux radioamateurs, par exemple les modèles français et espagnols tableau. 1 .

Tableau 1. Fréquences des radiotéléphones populaires produits dans différents pays du monde

Pays	Bandes de fréquences, MHz	Nombre de canaux
USA	46.61 – 46.97 ; 49.67 – 49.99	10, 15 et 20 selon le modèle
Corée	46.51 – 46.97 ; 46.67 – 49.99	10
France	26.3125 – 26.4875 ; 41.312 – 41.4875	15
Espagne	31.025 – 31.325 ; 39.925 – 40.225	12
Australie	30.075 – 30,3 ; 39,775 – 40.0	10
ROYAUME-UNI	1.642 – 1.782 ; 47.45625 – 47.54375	8
Nouvelle-Zélande	1.702 – 1.782 ; 34.35 – 34.40	10

Pour scanner les fréquences des téléphones fabriqués en France, en Espagne, en Australie et au Royaume-Uni comme c’était bien avant, maintenant tous fabriqués en Chine , on utilise un pas de 25 kHz avec un décalage de fréquence de 12,5 kHz. Au Royaume-Uni et en Nouvelle-Zélande, une gamme de radiotéléphones jusqu’à 2 MHz était disponible jusqu’en 1999.

La plupart des radiotéléphones ont une séparation des canaux entre les fréquences d’émission et de réception, qui n’est pas perceptible par le grand public. Cependant, pour être juste, la fréquence d’émission est différente de la fréquence de réception du radiotéléphone.

Ceci est illustré dans les tableaux. 2, où vous pouvez voir les gammes de fréquences des radiotéléphones les plus populaires en France, fabriqués par Panasonic et Sony.

Tableau 2. Gamme de fréquences des radiotéléphones Panasonic KX-T9000

Modèle de radiotéléphone	Nombre de canaux	Gamme de fréquences de base	Gamme de fréquences du combiné	Décalage du pas. Fréquences, kHz
Panasonic KX-T9000	60	902.1 – 903.87	926.1 – 927.87	30
Sanyo KM55/65/75/85/…*	40	382.025 – 383.0	256.025 – 257.0	25
Panasonic standard CT1**	40	904.0125 – 904.9875	814.0125 – 814.9875	25

Note au tableau. 2.

* il peut y avoir d’autres modèles.

** Les canaux 41-00 combiné et 41-59 base sont disponibles en mode test uniquement pour Panasonic KX-T7980/9080/9050 .

Dans le tableau. 3 Les fréquences et les caractéristiques des radiotéléphones Senao de différents modèles sont indiquées ci-dessous.

Tableau 3. Fréquences et quelques caractéristiques des radiotéléphones Senao

Modèle	Fréquence de base/tube, MHz	Code de service
SN-525U	959/914	65536
SN-525	959/914	65536
SN-768	75/115	512
SN-739	75/115	512
SN-736	40/82	512
SN-628	40/82	512
SN-328	40/82	512
SN-325	40/82	512
SN-269	46/49	65536
SN-269C	45/48	65536
SN-868ULTRA	254/380	65536
SN-868 delux SN-868 super	254/380	65536
SN-88MCA	72/136	65536
SN-568	254/380	65536
SN-H868	254/380	65536
SN-888	72/136	65536
SN-9000	72/116	512

Pourquoi les entendons-nous parfois à la télévision?

Le fait est que les fréquences des radiotéléphones 43/49 MHz fabriqués au Royaume-Uni, aux États-Unis et en Corée – cf. onglet. 1 fonctionnent sur des fréquences proches de la fréquence porteuse de l’image de la 1 chaîne de télévision en France – 49.75 MHz par la norme nationale spectre de canal complet 48.5 -56.5 MHz .

Ainsi, il arrive que des femmes au foyer exemplaires entendent non seulement les conversations d’autres personnes, mais en voient également les interférences sur l’écran de télévision, et en veulent à juste titre au « shaitan » ou à l’OVNI non invité…

Tableau 4. Fréquences et assignations de canaux pour les radiotéléphones 43/49 MHz qui affectent parfois la réception des émissions de télévision

numéro de canal	Fréquence du combiné, MHz	Fréquence de base, MHz
1	48.76	43.72
2	48.84	43.74
3	48.86	43.82
4	48.92	43.84
5	49.0	43.92
6	49.08	43.96
7	49.1	44.12
8	49.16	44.16
9	49.2	44.18
10	49.24	44.2
11	49.28	44.32
12	49.36	44.36
13	49.4	44.4
14	49.46	44.46
15	49.5	44.48
16	49.67	46.61
17	49.845	46.63
18	49.86	46.67
19	49.77	46.71
20	49.875	46.73
21	49.83	46.77
22	49.89	46.83
23	49.93	46.87
24	49.99	46.93
25	49.97	46.97

Certains radiotéléphones dans les zones 26-30 MHz par exemple de fabrication française peuvent également être entendus avec un émetteur-récepteur radio CB, par exemple Alan78plus ou similaire, réglé sur la fréquence appropriée.

Les données de fréquence ne sont pas indiquées pour les canaux d’écoute aucun radiotéléphone domestique, y compris les prolongateurs sans fil d’une portée de 25-30 km, par exemple, HARVEST HT-5b Shark ou VOYAGER CL-1000XP ne sont pas équipés d’un dispositif de cryptage ou de chiffrement, sinon ils seraient trop chers , pour les techniciens de réparation, qui, à l’aide d’instruments spéciaux, peuvent déterminer l’aptitude au service des circuits de radiotéléphonie – en cas d’ensemble incomplet, par exemple, le combiné sans base, ou un appareil de l’ensemble est manifestement défectueux.

Tableau 5. Paramètres de quelques radiotéléphones à longue portée populaires

Modèle	Puissance de base, W.	Puissance du Tubi, en watts	Portée, km	Fréquence de base, MHz	Fréquence du combiné, MHz
HARVEST HT-3a BG	1.25	1.2	8-15	393	263
HARVEST HT-4a	1.5	1.5	10-20	393	263
HARVEST HT-4b	1.5	1.5	10-20	393	263
HARVEST HT-3a Plus B:4a/T:5a	1.5	3	15-30	393	263
HARVEST HT-3b Plus B:4b/T:5b	1.5	3	15-30	393	263
Requin HARVEST HT-5a	3	3	40-60	393	263
Requin HARVEST HT-5b	3	3	40-60	393	263
HARVEST HT-7	1.5	1.5	10-20	393	263
HARVEST HT-8	3	3	40-60	393	263
SENAO SN-158	0.45	0.15	2-6	397	271
SENAO SN-258 NOUVEAU	1	0.35	3-15	390	264
SENAO SN-258 LIMITED	1	0.35	3-15	390	264
SENAO SN-258 Plus	1	0.35	3-15	388	262
SENAO SN-358 Eng. affichage	1	0.45	5-18	394	268
SENAO SN-358R*	1	0.35	5-18	394	268
SENAO SN-358RU*	1	0.35	5-18	343	307
SENAO SN-568B	25	20	70-100	380	254
SENAO SN-868R	25	4	40-80	343	307
SENAO SN-868R	25	4	40-80	343	307
SENAO SN-868R ULTRA	25	4	40-80	343	307
SENAO SN-868R ULTRA	25	4	40-80	343	307
SENAO SN-900 ULTRA tube simple	UC	UC	6-10	928	902
SENAO SN-920 ULTRA avec 1 tube	0.9	0.63	6-10	928	902
VOYAGER CL-1000XP	1	1	1-3	919	822
VOYAGER CL1000SXP	3	1	3-5	919	822
VOYAGER CL-1000UXP	3	3	5-10	919	822
VOYAGER GT998SP	8	3	15-30	919	822
VOYAGER GT1000UP	15	3	20-40	919	822

* Affichage et menu russifiés

J’attire l’attention du lecteur non pas tant sur la facilité avec laquelle il est possible d’intercepter certains radiotéléphones sans équipement spécial, mais sur la nécessité de veiller à la sécurité de ses propres informations. Fréquences testées par expérience le 28 mai 2011.

Réanimation du clavier du radiotéléphone

Les radiophones comme tout le reste ne peuvent pas servir les gens éternellement. Tôt ou tard, les performances du téléphone se détériorent, en particulier et c’est la raison la plus courante les touches commencent à se bloquer ou le téléphone ne répond plus.

La raison en est simple : de la poussière, de l’humidité ou un insecte s’est introduit dans le clavier ce n’est pas rare ! . Une fois qu’un défaut a été détecté, tout l’intérêt de travailler avec une telle machine est perdu. Que faire ??

C’est une honte de jeter une radio comme celle-ci elle fonctionne pourtant ! , mais il n’est pas non plus conseillé de le stocker dans un état défectueux. En utilisant le radiotéléphone Panasonic KTX1460 comme exemple, voici une méthode simple pour ressusciter le clavier.

Cette méthode est universelle pour les autres marques et les radiotéléphones « plus récents », car la technologie du clavier plat n’a pas encore été modifiée par les fabricants.

Démonté et nettoyé

Ouvrez délicatement le boîtier du combiné en retirant les deux vis situées sous le couvercle du compartiment de la batterie retirez la batterie avant de le faire . Détachez ensuite le boîtier du combiné du radiotéléphone en deux parties. Une partie aura toujours un clavier plat avec des tampons en caoutchouc pour appuyer sur les touches. Le boîtier du combiné du radiotéléphone démonté est illustré à la Fig. 2.

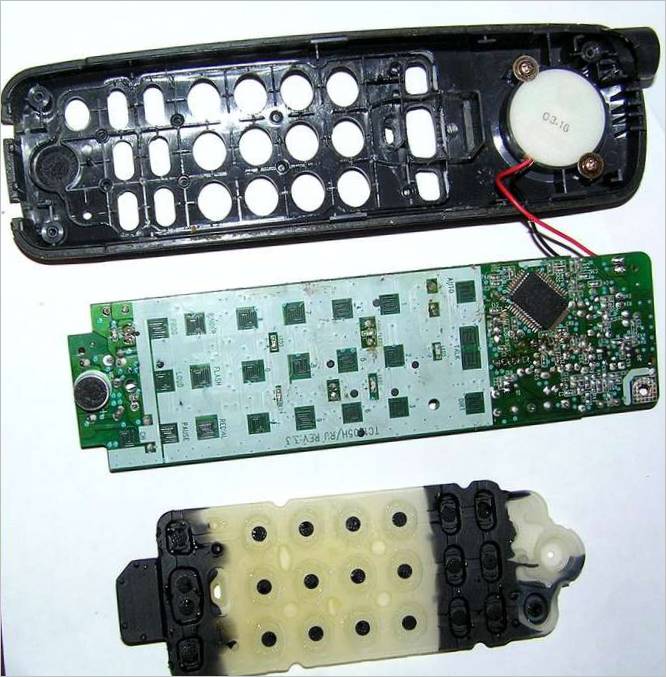

Photo 2. Boîtier de radiotéléphone démonté

Le clavier est constitué d’un boîtier en plastique muni de trous de serrure voir la figure ci-dessus . 2 , un circuit imprimé sur lequel lorsqu’on appuie avec les doigts les touches caoutchoutées électriquement conductrices au centre de la Fig. 2 et clavier caoutchouté avec plots conducteurs bas fig. 2 .

Réinitialisation du clavier en deux étapes simples.

1. Une gomme est utilisée pour nettoyer le clavier d’une carte de circuit imprimé. La gomme élimine parfaitement la graisse, l’humidité et la poussière de ces zones. N’utilisez pas de solutions alcoolisées ou d’autres « produits chimiques » – ils corrodent le plastique et les pièces en plastique et laissent des taches « blanchâtres » sur le corps de l’appareil. L’aspect du radiotéléphone devient considérablement « vieilli » après une réanimation non qualifiée.

2. Utilisez la même gomme pour nettoyer les contacts caoutchoutés des touches elles-mêmes situées sur l’insert en caoutchouc portant les numéros de touche du clavier voir la photo 2 ci-dessous .

Toutes les pièces du radiotéléphone sont ensuite assemblées dans l’ordre inverse. La réparation du clavier est maintenant terminée.

Les mêmes mesures peuvent et doivent être prises périodiquement environ une fois par an . Ainsi, votre radiotéléphone ne connaîtra aucune usure et ne pourra devenir « moralement » obsolète qu’au fur et à mesure que des modèles modernes et fonctionnels seront disponibles.
