Test du Vivitek H1180HD : Où la courbe gamma vous mènera-t-elle ??

REVUE DU CHECKBOOK DE TEST : Courbe gamma

La luminosité de l’image! Je peux confirmer que rien dans la maison n’est comparable à l’image du projecteur Vivitek H1180HD : ni le vieux tube cathodique, ni l’écran LCD, ni le « plasma » ne lui arrivent à la cheville… C’est peut-être une question d’émotions, car la grisaille quotidienne et les couleurs pas très vives sont partout – même dans les défilés d’écrans LED dans les hypermarchés de l’électronique. Mais aujourd’hui, émotions mises à part, nous allons « vérifier l’harmonie avec l’algèbre ».. »Contrôle de l’image de projection avec mesures, graphiques et tableaux.

Auteur du test : Alexei SOROKIN.

Méthodologie de mesure des essais

Le Vivitek H1180HD a été testé dans l’obscurité totale, car l’image projetée est beaucoup plus affectée par la lumière ambiante que les écrans.

Le projecteur a été placé à deux mètres de l’écran Sony View Screen. Zoom réglé sur le maximum. La taille finale de l’image était de 115×70 cm 0,8 m² . m. .

Mesuré avec un colorimètre X-Rite i1Display Pro, à 30 cm de l’écran. Comme logiciel nous avons choisi le freeware HCFR Colorimètre 3.1.0.6. Les développeurs du programme ne se préoccupant pas de l’aspect financier, ce programme comprend les profils de correction fournis par le fabricant du colorimètre.

Les profils de correction spectrale sont conçus pour augmenter la précision de la mesure en corrigeant les résultats de la mesure en fonction du type de rétroéclairage du dispositif d’affichage CRT, CCFL, W-LED, Wide Gamut, projecteur, etc. . Dans notre cas, le seul choix possible était un profil conçu pour mesurer les projecteurs.

Pour le test, nous avons choisi 6 modes de base du projecteur : Film, TV, Présentation, Jeu, sRBG et Lumineux. Nous nous sommes intéressés aux principaux paramètres qui influencent la qualité de l’image :

• Contraste
• Courbe gamma
• Niveaux de gris
• Précision du rendu des couleurs
• Gamme de couleurs
• Stabilité de la température de la couleur

Table tout-en-un

Le tableau ci-dessous résume la qualité d’image de base produite par le projecteur Vivitek H1180HD. Tous les résultats des mesures du test sont divisés en deux blocs : la luminance et la teinte, les deux éléments qui composent toute couleur au sens habituel du terme.

		Film	TV	Présentation	Jouer à	sRGB	Brillant
Luminosité	Contraste	280:1	247:1	430:1	257:1	166:1	1528:1
Gamma moyen	2,34	2,33	2,15	2,33	2,12	1,82
Moyenne des niveaux de gris dE	12,43	17,21	20,95	20,75	13,32	10,48
Chromaticité	dE R	30,20	35,20	46,30	37,00	10,20	61,10
dE G	45,90	47,40	59,20	48,80	26,90	49,20
dE B	21,50	17,70	25,40	17,80	16,60	48,20
dE Y	15,00	11,90	17,20	14,30	9,70	14,00
dE C	36,30	45,20	47,10	43,00	37,60	25,40
dE M	27,60	31,30	39,10	32,90	20,50	46,50
Moyenne des dE des couleurs primaires et secondaires	29,41	31,44	39,06	32,31	20,26	40,74

*dE est défini par la CIE76 ab dE est le delta entre une référence et le résultat .

Rappelons que le paramètre « contraste » est le rapport entre le point noir et le point blanc de l’image formée. Il peut sembler que les valeurs indiquées ici sont extrêmement faibles et qu’elles sont manifestement en deçà de ce qui est affirmé…

Cependant, le test d’aujourd’hui montre que tout est dans les limites de la bienséance. Parce que nous parlons d’un contraste réel, sans aucun artifice marketing supplémentaire comme le contraste dynamique, qui atteint parfois l’inconcevable 10 000:1.

En réalité, si vous placez deux écrans côte à côte avec la même image, mais avec des rapports de contraste différents de 1000:1 et 500:1, environ un spectateur sur dix remarquera la différence.

Pour voir clairement la différence entre les deux paramètres de « contraste », il est nécessaire d’afficher une image noire ou blanche, selon que la différence a été créée en déplaçant le point noir ou le point blanc.

Comment la correction gamma fonctionne dans le projecteur

Pour une compréhension plus claire et plus précise du rôle du paramètre de la courbe gamma dans tout appareil de projection, nous renvoyons tout le monde à l’échange en ligne de liquides avec les questions de traitement d’images numériques – cliquez ici.

Les modes de projecteurs étudiés se répartissent clairement en quatre groupes :

1. sRGB – faible contraste, suffisamment faible pour être clairement visible lors de l’évaluation visuelle. Le gamma est très proche de la référence 2.2, mais légèrement trop élevé, l’image aura l’air plus « plate ». D’autre part, la possibilité de « défauts d’ombre », où les zones sombres apparaissent comme des points noirs, est considérablement réduite.

2. Film, TV, jeu – contraste assez faible, bien que tout à fait acceptable pour un projecteur. Dans la zone de contraste, il n’y a pas de différence visuelle entre ces modes. Le gamma est considérablement réduit ; l’image sera plus sombre.

3. Présentation – le mode a presque deux fois le contraste du groupe précédent. L’amélioration du contraste provient d’un déplacement du point blanc. Le gamma est le plus proche de la référence 2 dans ce mode.2.

4. Bright – luminosité extrêmement élevée. Le gamma dans ce mode n’est pas tant surestimé qu’il est probablement délibérément fixé à 1,8. L’image est effectivement très lumineuse, mais visuellement, elle ressemble davantage à un rapport G=1.0 et G=1.8. L’image est plate, peu naturelle et très étrange en termes de couleurs, mais nous y reviendrons plus tard.

Une valeur gamma plus faible dans certains des modes est tout à fait justifiée, car le projecteur ne sera pas toujours utilisé dans l’obscurité. L’éclairage ambiant augmente l’illumination générale et réduit le contraste de l’image. Visuellement, cela sera comparable à une réduction du gamma. Néanmoins, un gamma faible en mode vidéo est plutôt étrange, car les films sont généralement vus dans une lumière sombre ou faible.

Précision des couleurs

La précision avec laquelle le projecteur peut restituer les couleurs, la qualité de l’image en dépend évidemment. Mais dans quelle mesure?

Comme nous l’avons déjà noté, la précision de la reproduction des couleurs est déterminée par la valeur de dE – la différence entre le résultat obtenu et la référence acceptée. Pour illustrer, je vais vous donner un exemple avec une photo montrant les deux rouges. La différence visuelle entre eux est décrite par la valeur dE=14.

Dans l’ensemble, la valeur dE est élevée pour presque tous les modes, ce qui est tout à fait attendu pour le projecteur.

Si l’on observe la moyenne des dE pour les couleurs primaires et secondaires, tout comme dans le cas du contraste et du gamma, la division de tous les modes en plusieurs groupes est évidente :

1. sRGB est la valeur la plus basse, nous pouvons dire que c’est une très bonne valeur pour le projecteur, qui ne peut pas être atteint par tous les moniteurs, en particulier par ceux des ordinateurs portables.

2. Film, TV, jeu – dE environ 30 – visuellement, la différence par rapport à sRGB est perceptible, mais pas gênante ou voyante.

3. Brillant, présentation – valeurs dE les plus élevées. Dans le cas du mode Présentation, la différence n’est pas si sensible, mais en mode Lumineux, compte tenu de son gamut, l’image est terrible.

Niveaux de gris

Passons maintenant à une analyse plus approfondie de l’image produite par le projecteur. Vous trouverez ci-dessous les tableaux des niveaux RVB pour chaque mode. L’axe horizontal décrit le changement de luminosité du noir au blanc, l’axe vertical en haut est le pourcentage, le bas est la valeur dE.

Idéalement, la ligne rose, qui décrit dE, devrait être minimale. C’est sur la base de cette ligne que l’on obtient la valeur moyenne de dE de l’échelle de gris dans la table.

Les lignes de couleurs primaires doivent fonctionner à 100 %, une déviation signifie qu’un point qui est censé être neutre aura une certaine teinte, ou sera plus clair ou plus foncé qu’il ne devrait l’être.

Notez qu’à l’exception du mode Bright, le canal vert est parfait et fonctionne exactement à 100 %. Surestimation du bleu dans tous les modes, en particulier dans les modes Présentation et Jeu. Ces deux modes sont à peine déconnectés dans les graphiques présentés. Les modes Film et sRGB sont les plus proches des valeurs de référence. Le mode Bright se distingue nettement des autres modes par sa forte teneur en vert et, surtout, par sa faible teneur en rouge.

Nous verrons les implications de ces écarts lorsque nous examinerons la gamme de couleurs et l’échelle de gris de chaque mode, mais pour l’instant, examinons les courbes de luminance canal par canal.

Nuances de couleurs et qualité de l’image

Nous allons maintenant aborder les courbes les plus intéressantes qui illustrent les valeurs de chacune des trois couleurs primaires. Alors que le tableau des niveaux RVB ne concernait que les niveaux de gris, il concerne désormais l’image dans son ensemble.

La clé de la compréhension du graphique est simple : plus les trois courbes de couleur sont serrées contre la grille gamma de référence 2.2, les couleurs à l’écran seront plus naturelles et plus réalistes.

Toute déviation d’une courbe – rouge, bleue ou verte – signifie qu’une couleur perdra une partie de sa teinte et sera légèrement plus pâle que les couleurs ayant les bonnes courbes.

Comme dans tous les cas précédents, les modes Film, TV et Jeu ne diffèrent pas beaucoup les uns des autres. Les différences se situent au niveau des rapports de canaux, mais au final, la courbe gamma globale est presque identique. Le mode Présentation présente une faible courbe en S, familière à ceux qui traitent les photos.

La règle générale est la suivante : plus la courbe est raide, plus le contraste est élevé. Rendre la courbe plus raide dans une zone rend inévitablement l’autre zone plus plate. La courbe en S renforce le contraste des tons moyens, bien que dans notre cas, elle soit légèrement décalée vers la zone claire.

C’est une solution très intéressante pour le mode Présentation, car c’est là que se trouvent la plupart des informations sur les diapositives. Le contraste élevé de cette zone grise permet de conserver la lisibilité de la diapositive, même en cas de forte luminosité.

C’est une très bonne chose en mode sRGB, parfois même plus importante que la correspondance avec la courbe de référence. Le mode lumineux se distingue comme toujours.

Les courbes du canal se situent bien au-dessus de la référence – ce qui est compréhensible, puisque la référence est de 2.2, et la valeur gamma mesurée, rappel 1.82. Il est intéressant de noter que les courbes changent dans la présentation et particulièrement dans le mode Vivid. Par exemple, en mode « Bright », la courbe rouge est plus élevée que les autres dans les tons foncés, et vice versa dans les tons clairs. Cela signifie que la balance des couleurs sera légèrement instable lorsque la luminosité de l’image change.

Gamme de couleurs

Passons à la dernière série de mesures, qui permettra d’évaluer objectivement un autre paramètre important pour la qualité de l’image : la gamme de couleurs. Pour vous aider à mieux comprendre les résultats et vous donner une estimation éclairée du projecteur Vivitek H1180HD, permettez-moi de vous donner un aperçu rapide.

Dès les années 1930, des modifications mathématiques ont été utilisées pour simuler avec précision l’espace des couleurs visibles – la charte CIE, le « fer à cheval des couleurs », qui illustre toute la gamme des couleurs perçues par l’œil humain..

Dans les années 90, la norme sRGB a été élaborée, une sorte de norme de couleur : elle fournit des lignes directrices sur le degré de pureté des couleurs primaires et sur les nuances que l’on peut obtenir en les mélangeant, et définit le point blanc. Dans le diagramme de la CIE, la norme sRGB ressemble à un triangle dont les sommets sont les coordonnées des couleurs primaires.

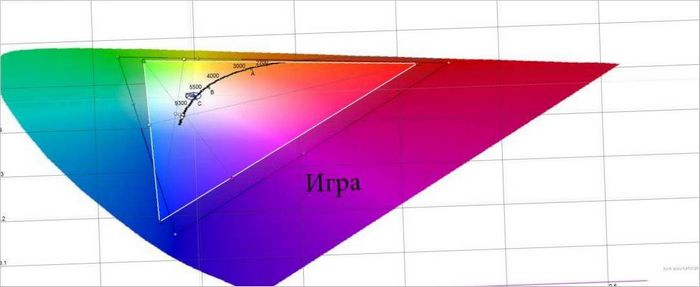

La gamme de couleurs du projecteur sera également représentée sous la forme d’un triangle sur la carte CIE : elle indique la proportion des couleurs disponibles pour nos yeux qui peut être reproduite par le projecteur. Tout est très clair.

La question principale est de savoir si la gamme de couleurs couvre bien le « fer à cheval » de la charte CIE et si elle a l’air cool par rapport au triangle sRGB? Nous sommes maintenant prêts à répondre aux questions clés.

Outre le gamma des couleurs, les graphiques ci-dessous indiquent également la température des couleurs et l’échelle des gris pour les différents modes.

Les couleurs primaires sont situées sur les bords du diagramme de la CIE et, à mesure que l’on s’approche du centre, elles se mélangent pour former un point blanc. Afin d’évaluer la gamme de couleurs d’un projecteur, un triangle est tracé sur la carte CIE, dont les sommets sont les couleurs primaires mesurées produites par le projecteur. Le carré du triangle représente toutes les couleurs affichées par le projecteur. L’espace couleur sRGB est représenté à titre de comparaison.

La ligne noire décrit les positions des températures de couleur standard. La température de couleur généralement acceptée est de 6500K, soit la température de couleur de la lumière du jour. Plus : l’image sera plus froide, moins : plus chaude.

La température de couleur de l’appareil est déterminée par le coin gris. Coin en niveaux de gris – points du gradient noir et blanc marqués sur les coordonnées CIE. Le point de concentration des points par rapport à une ligne noire est la température de couleur du projecteur. Si les points s’écartent de la courbe, cela signifie qu’il y a une décoloration parasite teinte dans l’image.

La gamme de couleurs globale est très bonne pour un projecteur. En mode Présentation, le point bleu est nettement décalé par rapport aux autres modes, ce qui réduit considérablement la gamme de couleurs. Le mode lumineux décrit mieux les rouges et les bleus, mais moins bien les verts.

Les points de l’échelle de gris présentent une variation négligeable, à l’exception de la valeur la plus sombre, qui est parfaitement normale. Cela signifie que la température de la couleur est stable pour tous les niveaux de gris. La température de couleur la plus proche de la température de référence de 6500K est dotée d’un mode lumineux, mais les points sont très éloignés de la courbe, ce qui se traduit par une très forte teinte jaune-verdâtre, qui gâche l’ensemble de l’image.

Les modes Film et sRGB ont presque la même température de couleur d’environ 9400K, mais le mode Film tend vers la teinte légèrement plus rose, et le mode sRGB vers le vert, avec une température de couleur globalement plus stable.

C’est exactement ici que nous voyons la différence entre les modes Film, TV et Jeu – la température de couleur qui augmente dans la même séquence. Le mode Présentation est presque identique au mode Jeu en termes de température de couleur.

Pourquoi les valeurs sont-elles si enclines à se refroidir? La réponse est assez simple. La plupart des sources lumineuses utilisées à l’intérieur ont une température de couleur chaude. Ils compenseront le fait que le projecteur soit si froid. Il n’est pas pratique de faire des mesures spécifiques, même si vous avez des lampes avec la même température de couleur que dans notre laboratoire, vous verrez une image différente. En raison de la différence de niveaux de lumière, les couleurs des murs à partir desquels la réflexion de la lumière se produit déjà avec la teinte de ces murs, etc.d.

Résumé : Un bon projecteur de cinéma d’entrée de gamme

Dans l’ensemble, le projecteur de cinéma Vivitek H1180HD peut être qualifié de positif. Il dispose d’une gamme de couleurs suffisamment large et d’une bonne reproduction des ombres et des lumières. Sauf en mode lumineux, ses faisceaux sont dépourvus de teintes parasites.

Le champ d’application de ces modes est tout à fait conforme à leur nom. Les modes Film, TV et Jeu sont caractérisés par un contraste moyen, un gamma faible. L’image est plus riche et plus contrastée, avec une température de couleur plus froide, ce qui, dans un environnement où la précision des couleurs n’est pas requise, est un avantage.

Il y a une raison pour laquelle, lorsque nous voulons une chemise blanche, nous ajoutons du bleu au lieu du vert ou du manganèse. Nous sommes habitués à ce que le blanc soit bleuâtre pour nous. Le blanc véritable à 6500K sera un peu jaunâtre pour beaucoup de gens.

Le mode de présentation serait utile dans une utilisation unique du même nom. La gamme de couleurs limitée n’est pas un problème dans ce cas, mais la courbe S et le contraste amélioré augmenteront certainement la lisibilité de la diapositive, même en cas de lumière ambiante intense.

Le mode sRGB est utile lorsque la précision des couleurs est importante, car il fournit le plus faible dE. Un gamma proche de la référence produit également une image proche de la référence. Le faible contraste, bien sûr, est un inconvénient, mais vous pouvez vous en accommoder.

Quant au mode Bright, je n’en vois pas l’utilité. L’image est trop plate, avec de fortes teintes parasites et des couleurs déformées. Et un contraste élevé est comme une cuillère de miel dans un baril de goudron.

Si nous ne parlons pas en termes de tableaux et de graphiques, mais en termes simples – le projecteur Vivitek H1180HD vous donne une image en couleur pour plus de 30 000 Euro. Si vous voulez regarder de bons films sur grand écran en bonne qualité, vous devriez acheter ce modèle. Mais n’essayez pas d’en tirer le maximum – une bonne voiture étrangère bon marché ne deviendra jamais une voiture de luxe avec un volant plaqué or..
